漏電探査などで使用するため、大口径のクランプメーターを購入しました。
今回購入したのは「MCL-800D+」です。

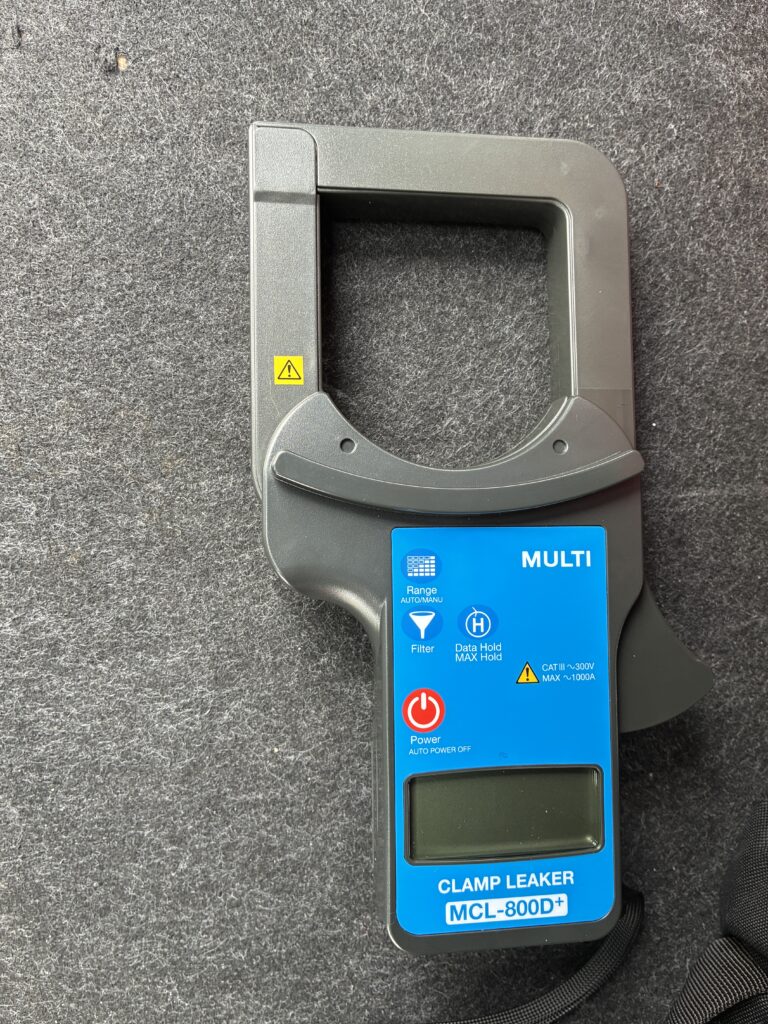

【写真：MCL-800D+本体】
漏電探査では3線をまとめて挟むことがあります
漏電が発生した際の調査では、回路ごとにクランプメーターを使用して漏れ電流を確認することがあります。
ブレーカーの二次側で測定する場合、3線をまとめてクランプして漏れ電流を確認します。
しかし、配線の太さや施工状況によっては、普段使用しているクランプメーターでは3線をまとめて挟むのが難しい場合があります。
これまでも普段使っているクランプメーターで少し無理をして挟んでいた場面があったため、漏電探査をしやすくする目的で大口径のクランプメーターを導入しました。
実際の現場で3線をまとめて測定
まだ実際の漏電探査で大口径クランプが必要になる場面には遭遇していませんが、今回は現場で試しに使用してみました。
ブレーカーの二次側にある3線をまとめてクランプしてみます。

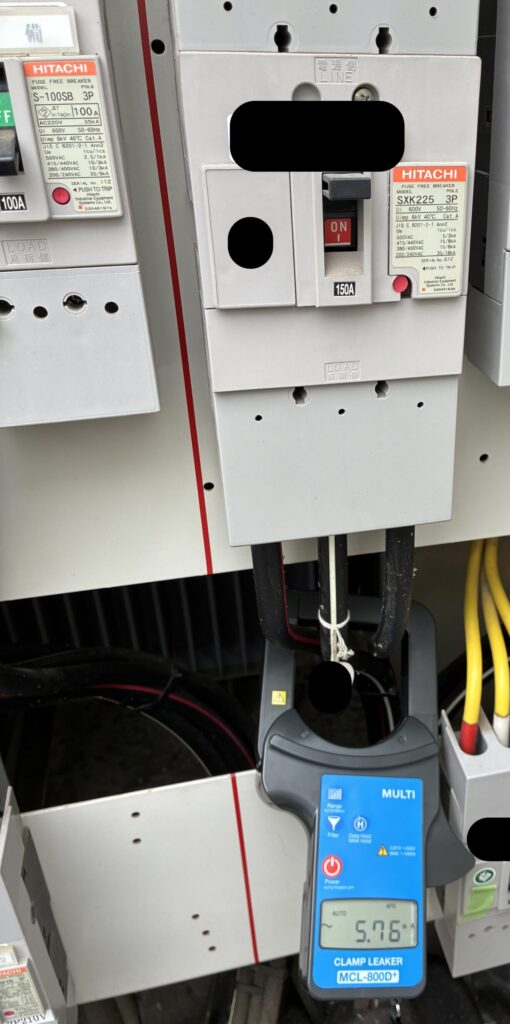

【写真：ブレーカー二次側の3線をMCL-800D+で挟んでいるところ】
大口径なので開口部に余裕があり、3線をまとめても挟みやすく感じました。
漏電探査では複数の回路を順番に測定することもあるため、配線を無理なくクランプできることで作業もしやすくなりそうです。
以前はフレキシブルタイプを購入して失敗
以前、同じように太い配線や複数の配線をまとめて測定する目的で、フレキシブルタイプのクランプを購入したことがあります。
フレキシブルタイプなら配線を囲みやすいため、漏電探査にも使用できると思って購入しました。
しかし、私が購入したものは大電流の測定を目的としたもので、漏電探査で確認したかったmA単位の小さな電流を測定する用途には適していませんでした。
当時は「3線をまとめて囲めれば使える」と考えてしまい、測定範囲を十分に確認せず購入してしまいました。
この経験から、クランプメーターを選ぶ際には開口部の大きさだけでなく、
「どの程度の小さな電流まで測定できるのか」
についても確認する必要があると勉強になりました。
MCL-800D+は0.01mAまで表示可能
今回購入したMCL-800D+は、大口径で複数の配線をまとめて挟みやすいだけでなく、小さな電流まで測定できます。
測定レンジは、
AC20mA / 200mA / 2A / 20A / 200A / 1000A / Auto
となっており、最小分解能は0.01mAです。
以前の失敗もあったため、今回は開口部の大きさだけでなく、漏電探査で使用するmA単位の測定ができることも確認してから購入しました。
大口径で3線をまとめて挟みやすく、小さな電流も測定できるため、今回考えていた用途に合っています。
普段使用しているクランプメーターと測定値を比較
新しい測定器を導入したので、普段使用しているクランプメーターとの測定値の違いについても確認してみました。
B種接地線に、普段使用しているクランプメーターと今回購入したMCL-800D+を一緒に取り付け、それぞれの測定値を確認しました。

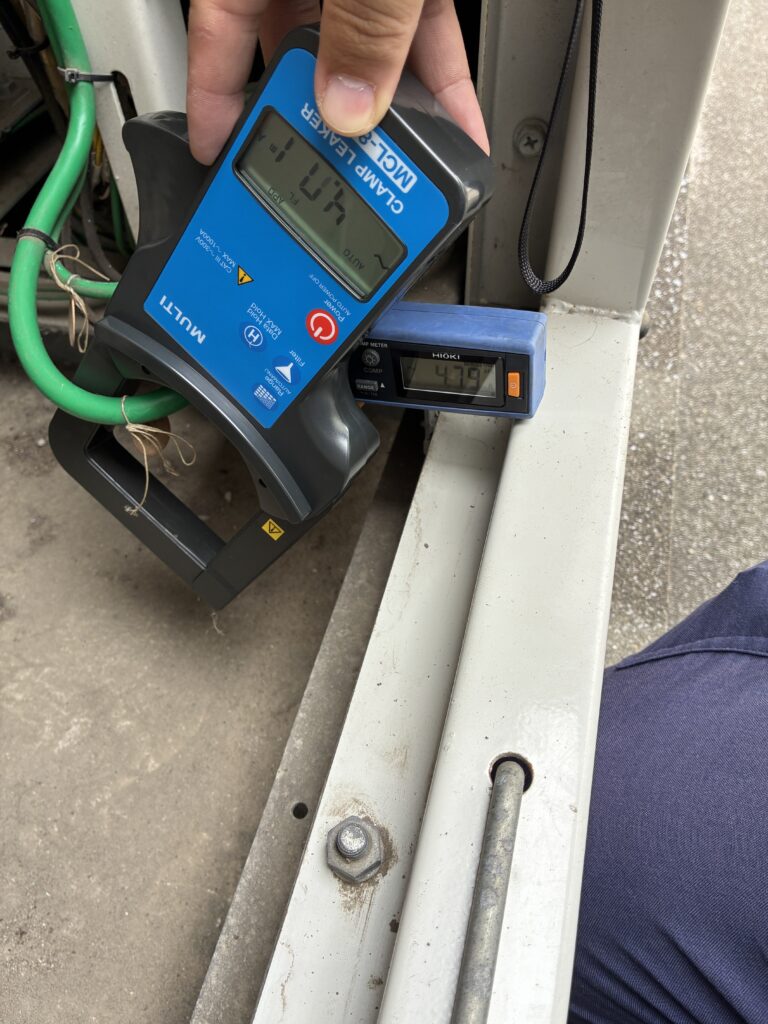

【写真：同じB種接地線に普段使用しているクランプとMCL-800D+を取り付けているところ】
確認したところ、2台の測定値はほとんど同じ数値となりました。
普段使用している測定器と実際に比較することで、測定値についても確認することができました。
漏電探査の選択肢が増えました
現時点では、大口径クランプがなければ測定できないような漏電探査にはまだ遭遇していません。
ただ、これまで普段使いのクランプメーターで無理をして複数の配線を挟んでいた場面もありました。
今回、大口径クランプを用意したことで、太い配線や複数の配線をまとめて測定する必要がある場合にも対応しやすくなりました。
漏電などの異常は、実際に発生してから必要な測定器を準備するのではなく、あらかじめ調査できるように準備しておくことも大切だと考えています。
今後、実際の漏電探査でMCL-800D+を使用する機会があれば、その際の事例についても紹介したいと思います。
