今回試験したのはNシリーズのリレーです。
このリレーには専用の試験用ジャックがありますが、
今回は2班に分かれて作業していたため、ジャックが使用できませんでした。
（試験用ジャックが1つしかないため）
そのため、リレーを取り外して受け側に直接配線して試験を行いました。

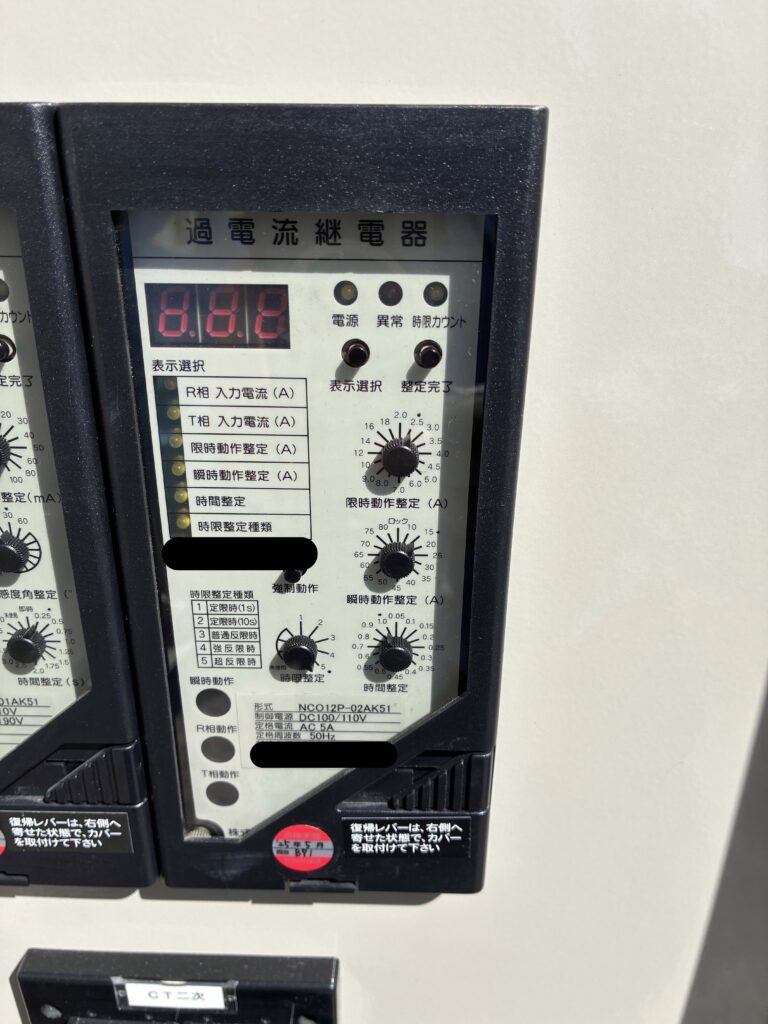

■ リレー本体（表）

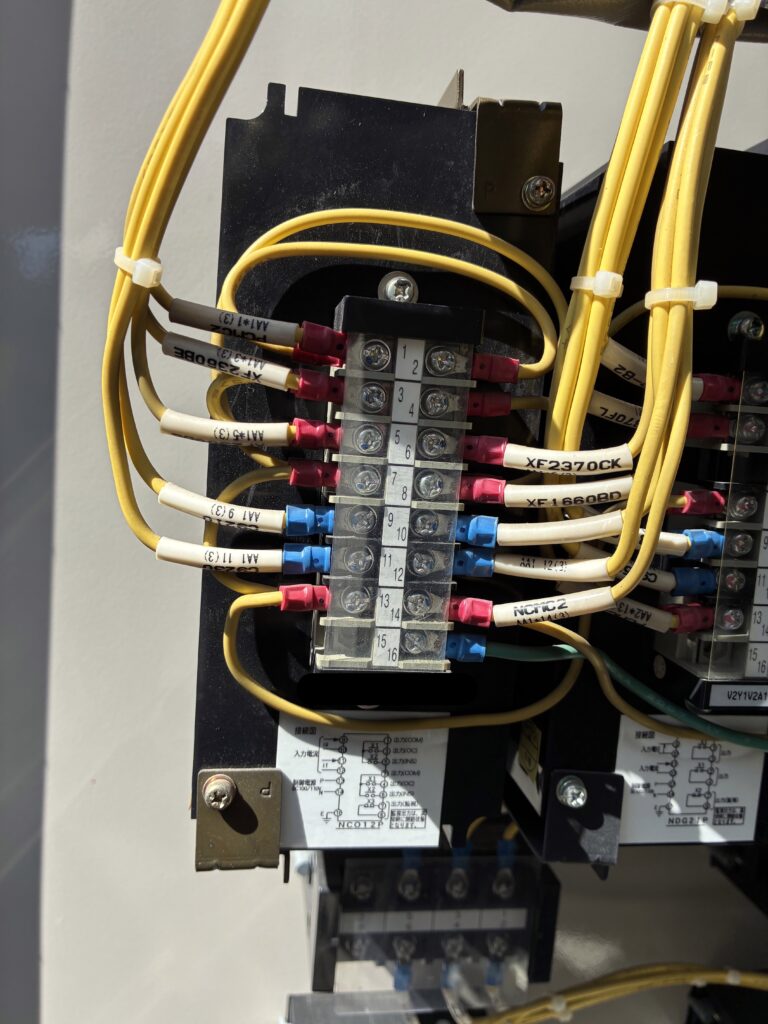

■ リレー本体（裏）

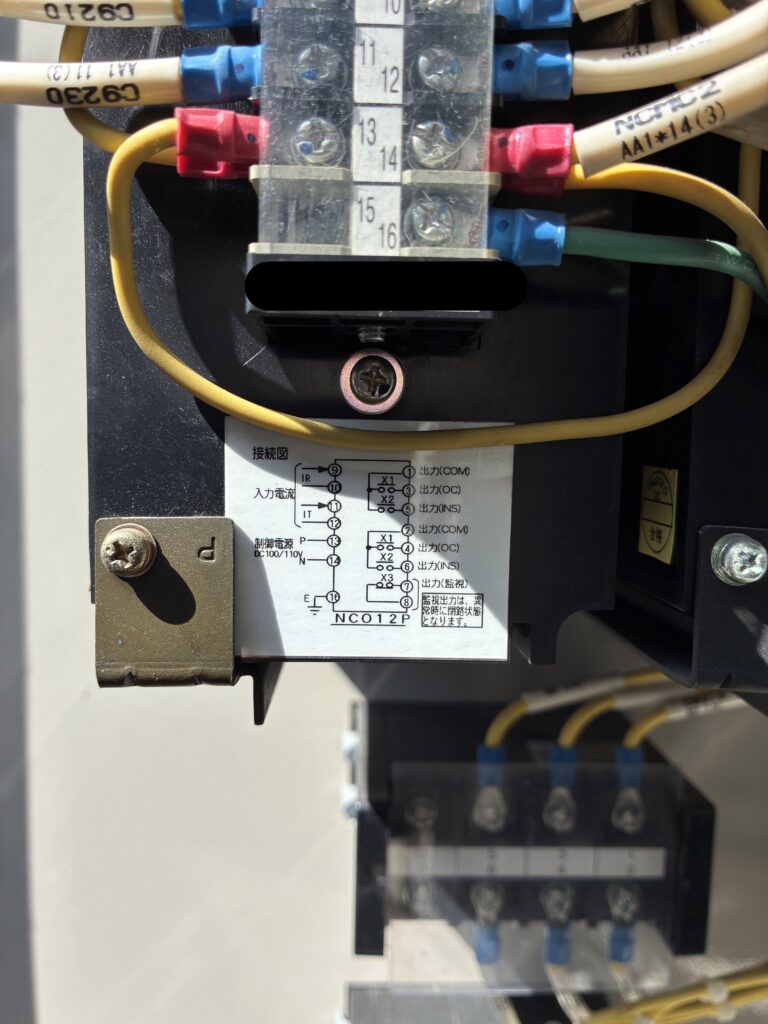

■ リレー配線表
直流制御電源の確認が重要
このリレーで特に注意が必要なのが制御電源が直流（DC）である点です。
普段、中小規模の設備では制御電源が交流（AC）のケースが多いため、
直流の極性（＋・−）の確認は非常に重要になります。
テスタでの極性確認方法
私が使用しているテスタは、測定モードによっては
＋・−表示が出ないことがあるため、以下の方法で確認しています。
①
テスタのCOMに＋側、もう一方に−側を接続
→「−DC110V」と表示

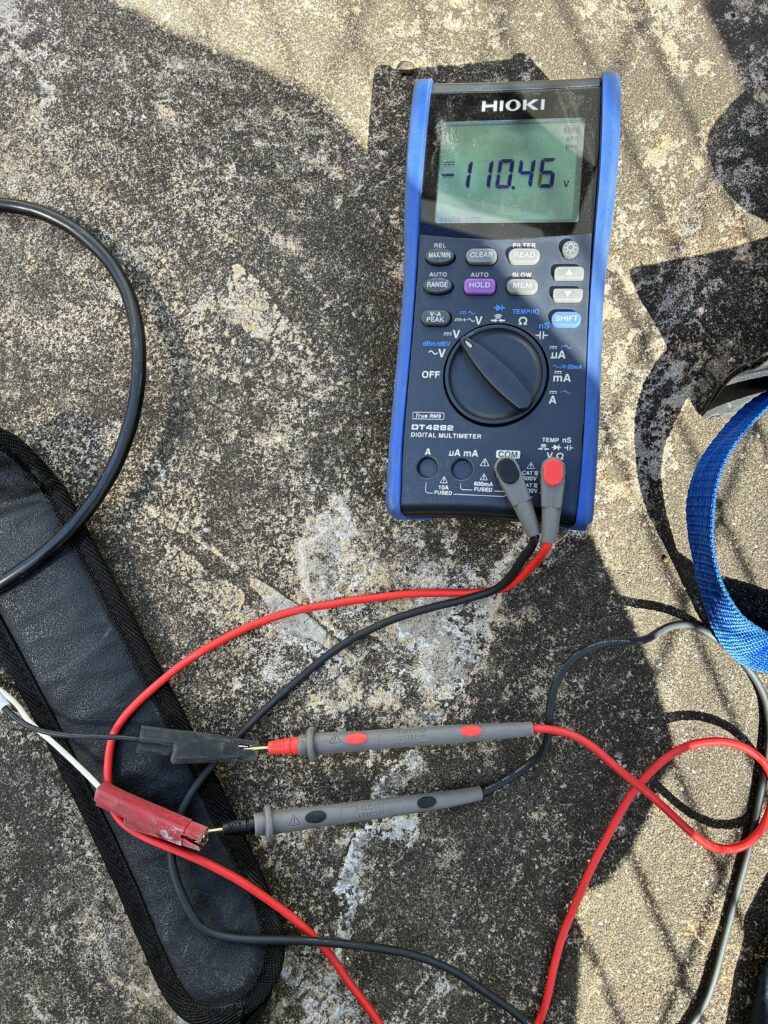

■ 直流確認（−表示）
②
テスタのCOMに−側、もう一方に＋側を接続
→「DC110V」と表示（−表示なし）

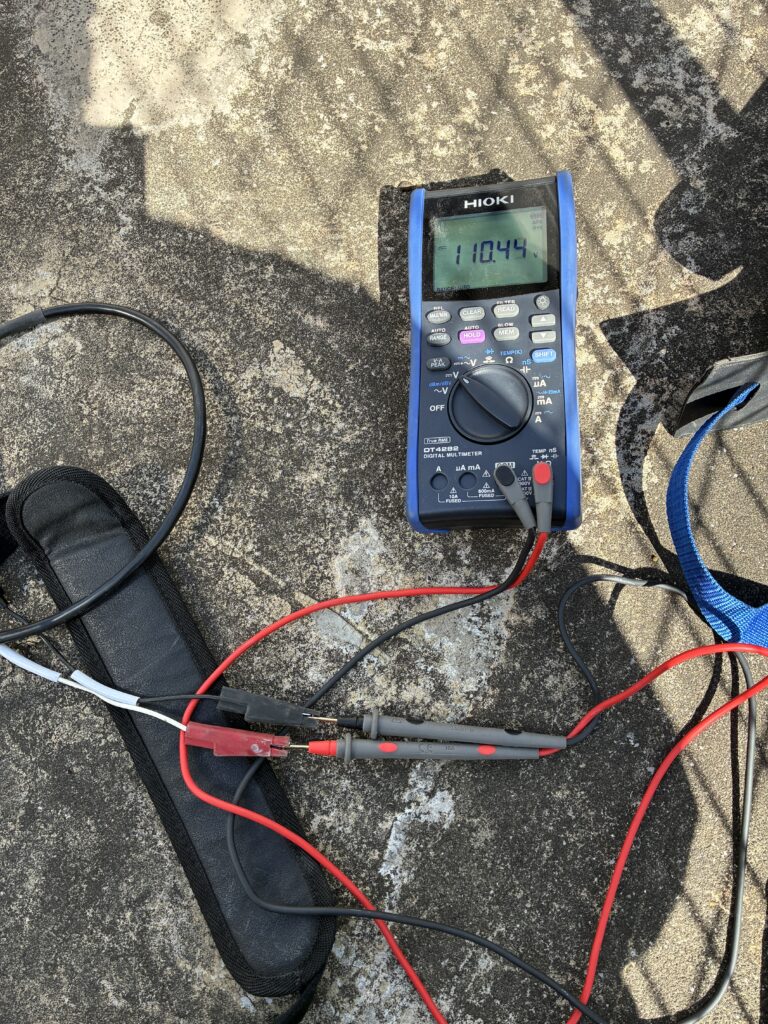

■ 直流確認（＋側判別）
この確認により
COM側＝マイナス（−）
と判断できます。
リレー配線のポイント
今回のリレー配線は以下の通りです。
- 1−3：限時出力
- 1−5：瞬時出力
→ 3と5が渡り線で接続されていたため、試験機は1−3に接続 - 9−10：R相電流（10がコモン）
- 11−12：T相電流（12がコモン）
- 13：制御＋
- 14：制御−（DC100/110V）

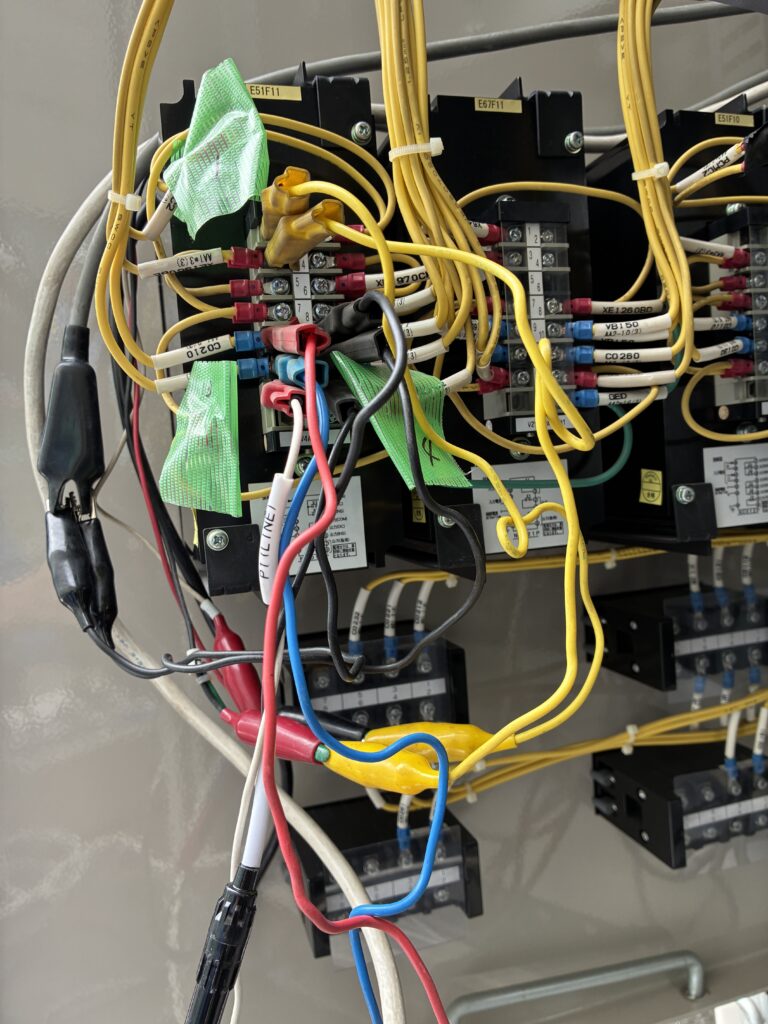

■ 試験配線完了（裏面）
試験時の注意点（実際に感じたポイント）
試験自体は問題なく進みましたが、
操作で少し戸惑う部分がありました。
整定変更のクセに注意
このリレーは
- つまみで整定値を変更
- 「整定完了」ボタンを押す
この操作をしないと変更が反映されません。
初見だと見落としやすいポイントです。
作業ボリュームと現場の特徴
今回の現場では
- OCRリレー：約20台以上
- メガー測定
- キュービクル内清掃
と、かなりの作業量がありました。
ゴールデンウィーク中は
このような大規模設備の年次点検が多く、
普段扱わない機器に触れる機会も増えます。
そのため、
- 配線確認
- 電源確認
- 相互確認（ダブルチェック）
を徹底し、機器を破損しないよう注意して作業しています。
まとめ｜直流リレー試験は「極性確認」が最重要
今回のポイントは以下の通りです。
- 試験用ジャックが使えない場合は直接配線で対応
- 直流制御電源の極性確認は必須
- テスタの表示仕様を理解しておく
- 整定変更の操作方法に注意
