キュービクルの絶縁抵抗が低下している場合、
その原因が分からず不安になることはありませんか？
今回の現場では、
絶縁抵抗が1MΩまで低下している状態を確認しました。
調査の結果、原因は
「換気扇から落ちる埃」
でした。
実際に清掃を行うことで、50MΩまで回復しています。
本記事では、
・絶縁抵抗低下の原因
・現場での改善方法
・再発防止のポイント
を実例ベースで解説します。
設備概要は以下の通りです。
・屋上キュービクル
・PAS付
・変圧器容量：150kVA
・コンデンサ：1台
・製造年：2005年
■ 初回点検で絶縁抵抗1MΩ（キュービクルの異常値）
2年前にこの現場を受託し、最初の年次点検で絶縁抵抗を測定したところ、
1MΩ
というかなり低い数値でした。
一般的にキュービクルの絶縁抵抗は、
数十MΩ以上あることが望ましいとされています。
そのため、今回の1MΩという数値は
明らかに異常値と言える状態でした。
このままでは地絡事故につながる可能性があるため、原因調査を行いました。
■ 絶縁抵抗低下の原因は換気扇からの埃
調査の結果、原因として考えられたのが

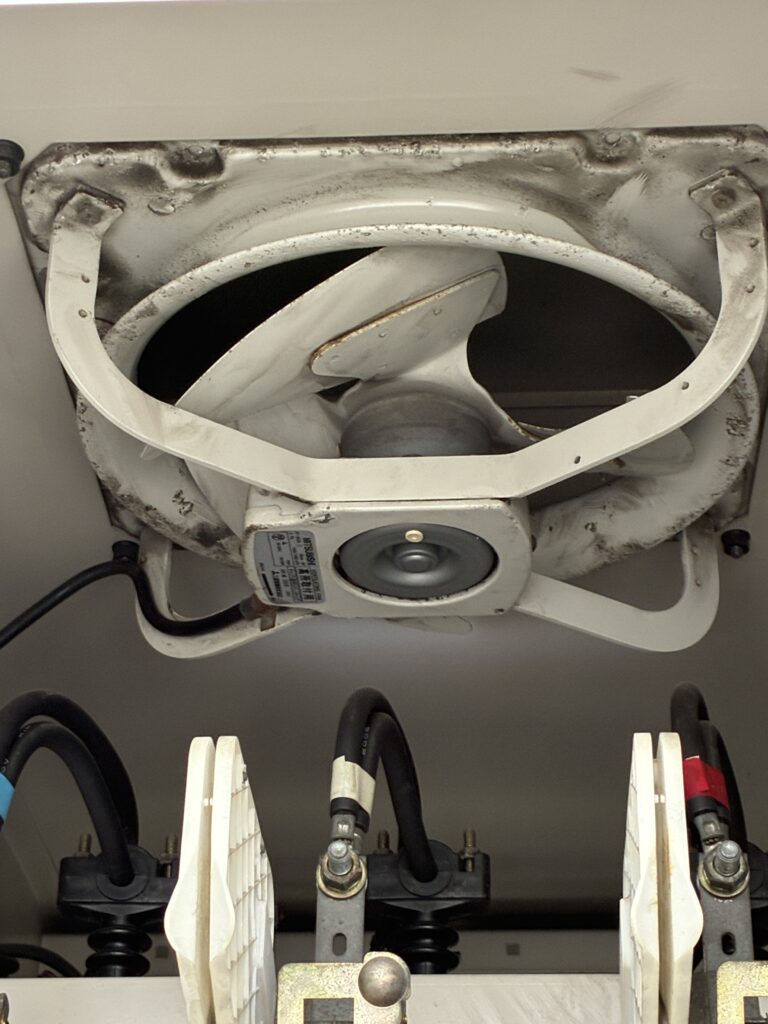

換気扇から落ちる埃です。

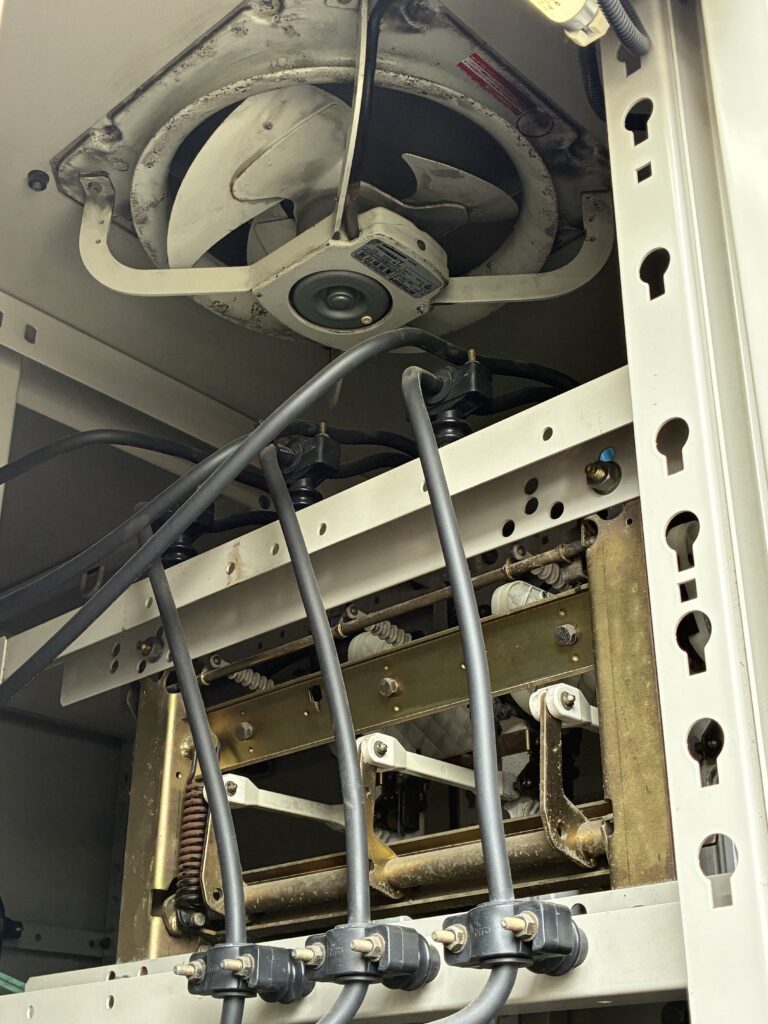

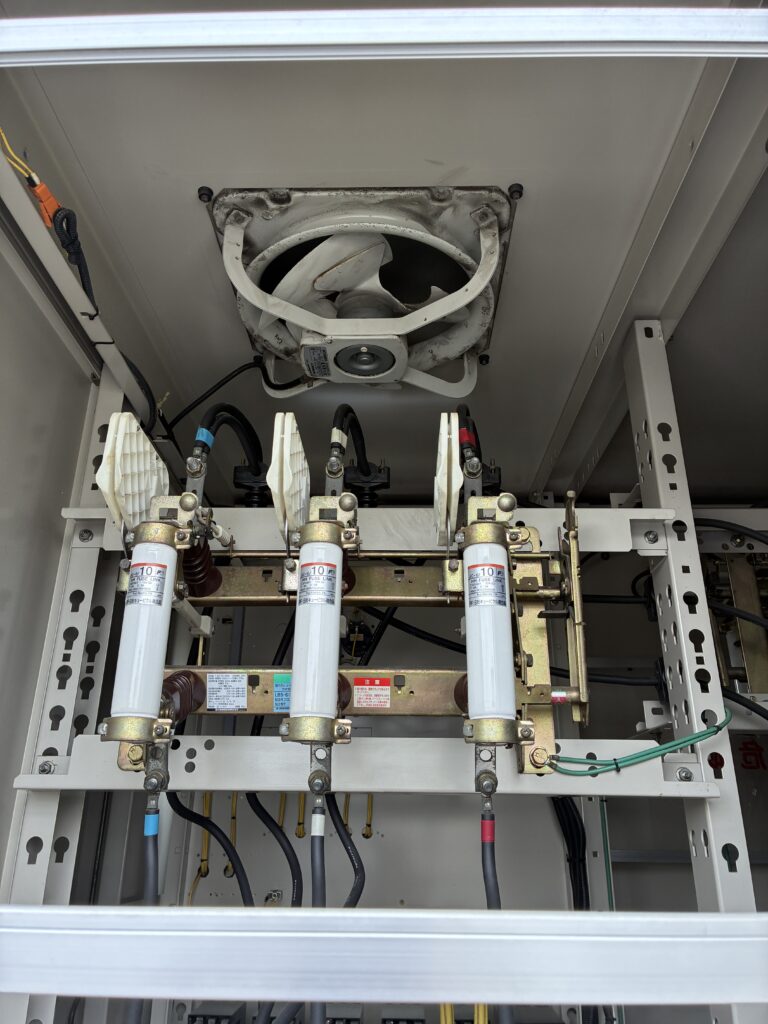

このキュービクルは、天井に換気扇が設置されており、そのすぐ下にコンデンサ用のLBSがあります。
そのため、換気扇から落ちた埃が機器に付着しやすい構造になっていました。

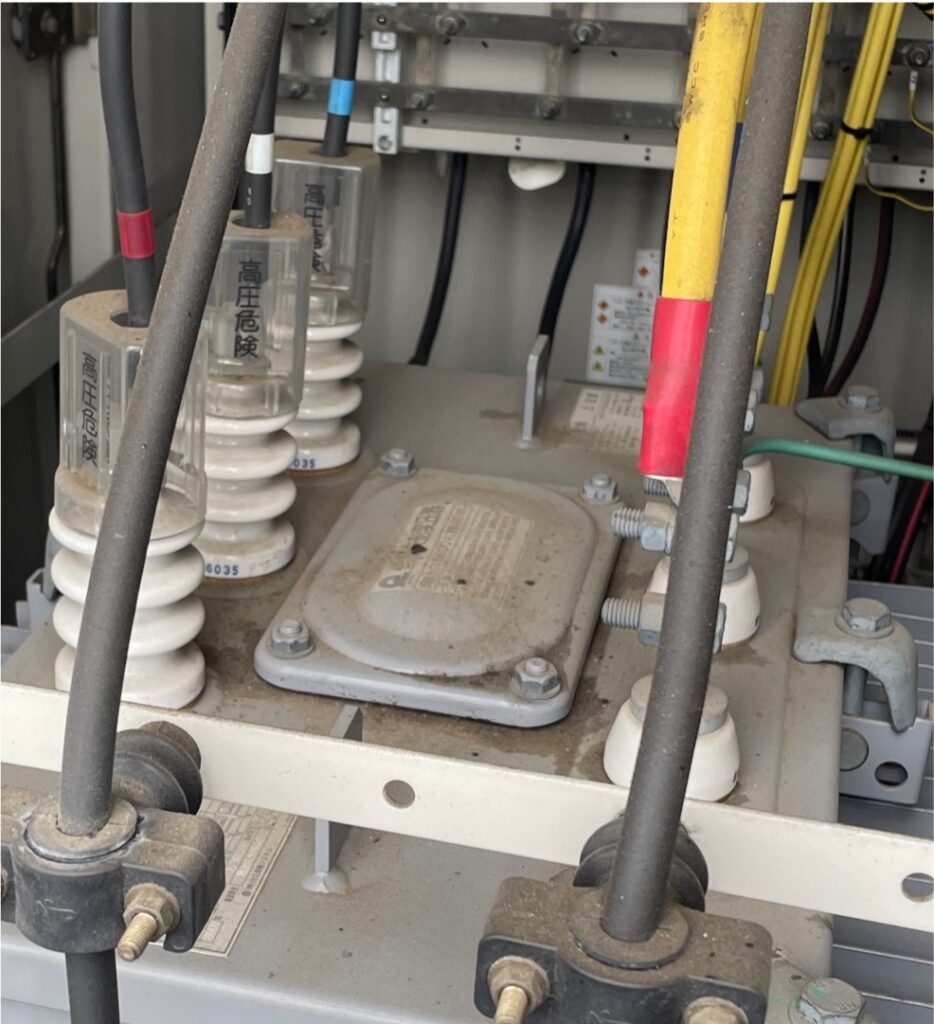

さらに、変圧器の上には黒い大きな埃が堆積していました。
これらの埃がLBSやがいしに付着することで、絶縁低下を引き起こしたと考えられます。
■ キュービクル内の清掃で50MΩまで回復
年次点検中に以下の対応を実施しました。
・LBS周辺の清掃
・換気扇周辺の清掃
その結果、翌年の年次点検では
50MΩまで回復
しました。
基準値以上には回復しましたが、まだ安心できる数値とは言えないため、
・入念な清掃
・絶縁保護剤の塗布
を実施しました。

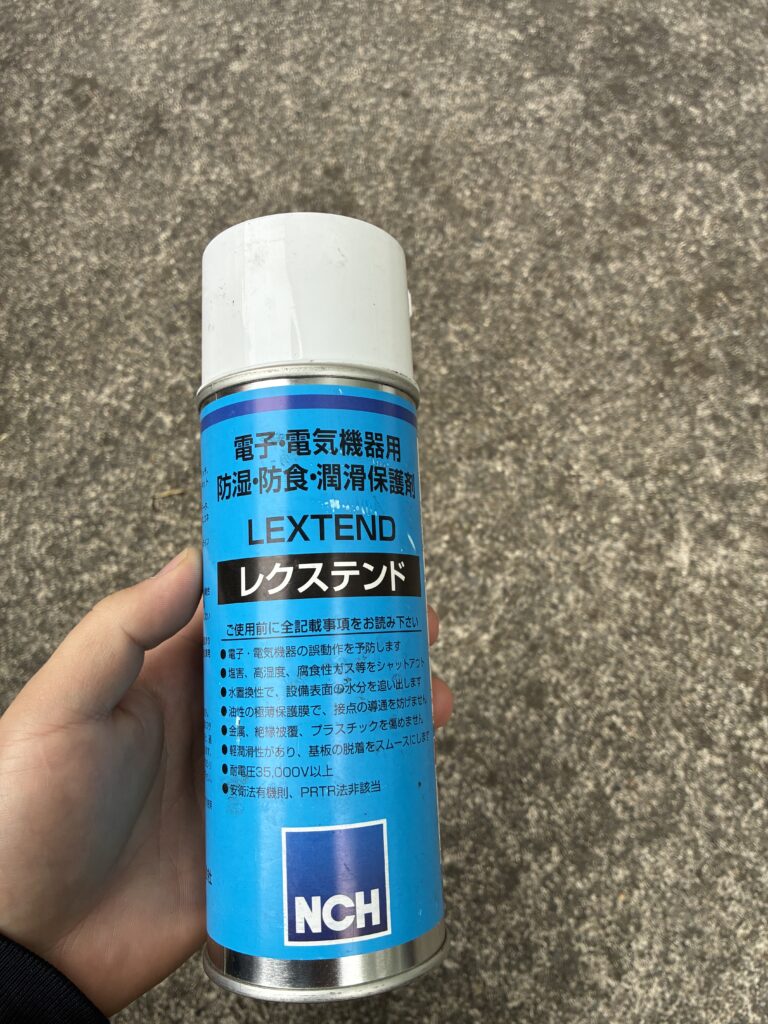

レクステンドは、機器表面に被膜を形成し、
湿気や汚損による絶縁低下を防ぐ効果があります。
特に、
・埃が多い環境
・湿気が多い屋上設備
では有効です。
■ 絶縁低下で地絡事例
今回のようなケースは、過去にも別現場で経験しています。
その現場では、
・絶縁低下した状態
・雨天時に年次点検
という条件が重なり、
復電時にがいしから火花が発生 → 地絡 → UGS動作
というトラブルが発生しました。
ドライヤーで湿気を除去し、一時的に絶縁を回復させて復電しましたが、
一歩間違えれば波及事故につながる可能性もありました。
■ キュービクルの絶縁低下を防ぐ対策
・換気扇の位置によっては埃が機器に直撃する
・埃＋湿気で絶縁低下が進行する
・清掃で改善するケースもあるが油断は禁物
特に
「換気扇の直下にLBS・がいしがある構造」
は要注意です。
