電気主任技術者が行うキュービクルの月次点検では、設備の異常を早期に発見することが重要です。
月次点検では、計器の確認・機器の外観点検・漏電電流の測定などを行い、設備が正常に運転しているかを確認します。

この記事では、実際の現場で確認しているキュービクル月次点検のポイントを紹介します。

---

① キュービクル外観の確認

まずはキュービクルの外観を確認します。

・扉の破損
・サビ
・施錠状態
・周囲に障害物がないか

などを確認します。

キュービクルの周囲に物が置かれていると、点検や緊急対応ができなくなるため注意が必要です。

---

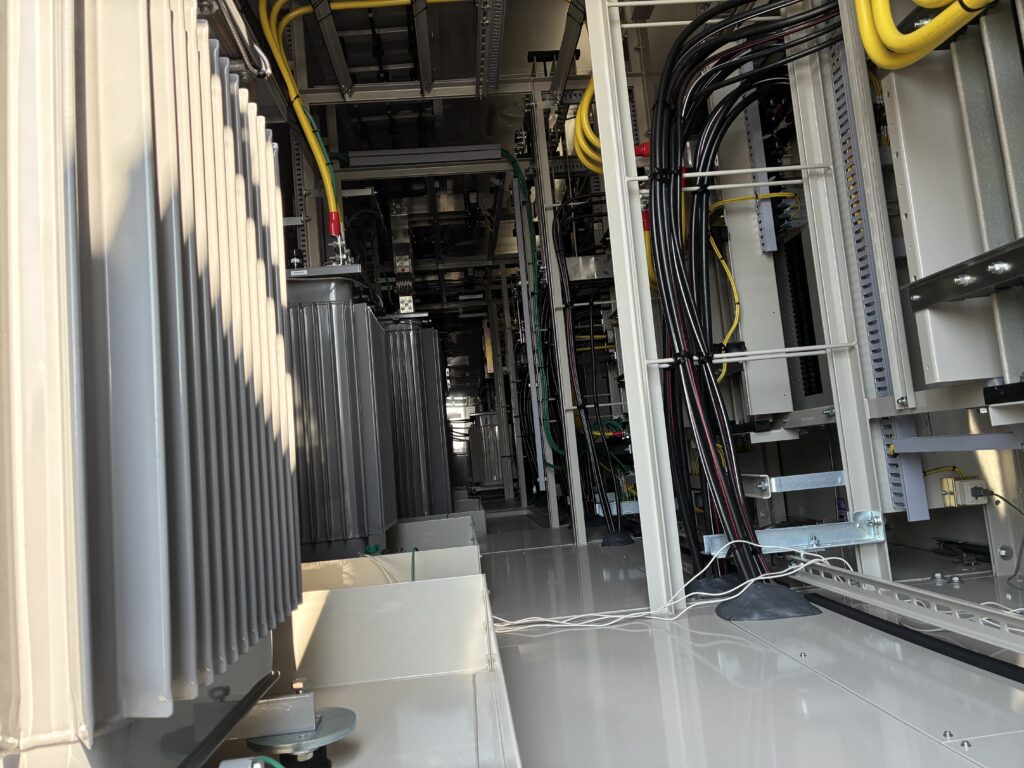

② キュービクル内部の確認

扉を開けて内部の状態を確認します。

・異臭
・異音
・異常発熱
・虫や小動物の侵入

などがないかを確認します。

---

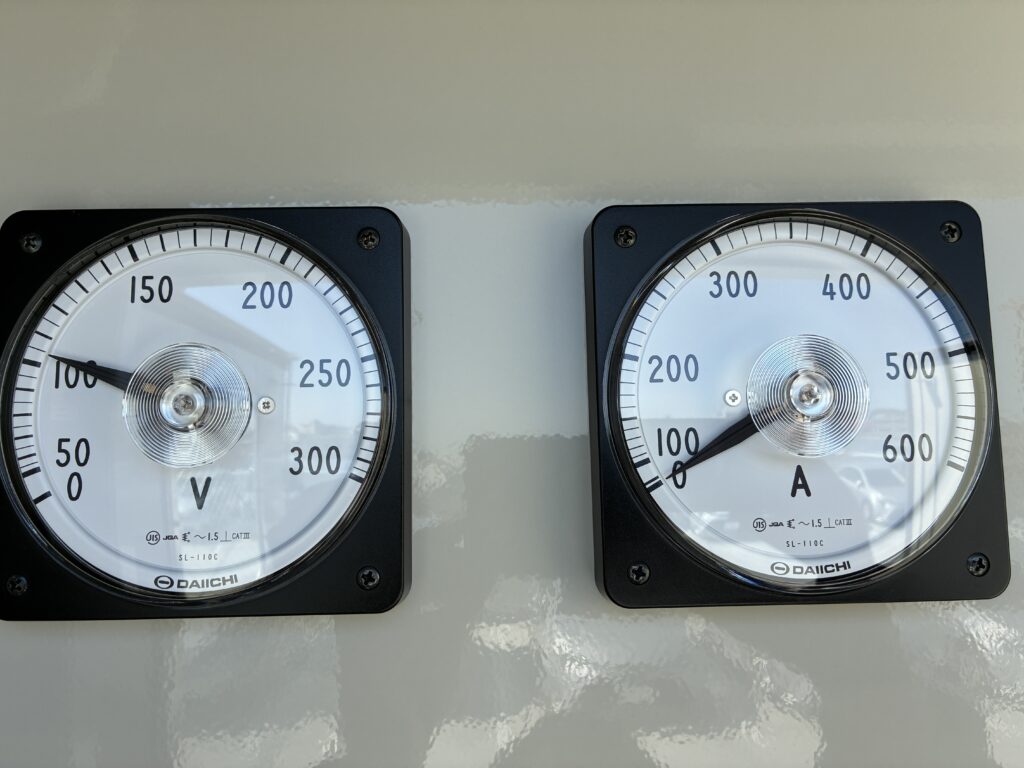

③ 電圧・電流メーターの確認

電圧と電流が正常値か確認します。

三相電圧が大きくバランスしていない場合は
・配線異常
・計器故障
・設備トラブル

の可能性があります。

---

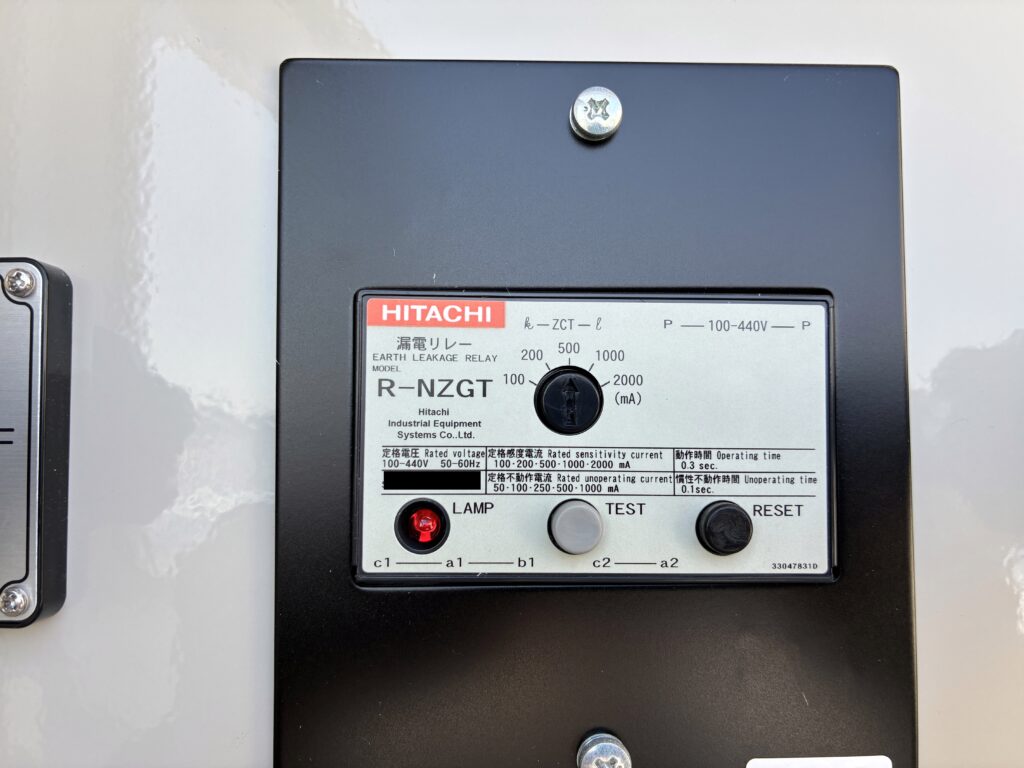

④ 漏電リレーの確認

漏電リレーの表示灯や状態を確認します。

・動作表示
・警報表示
・異常ランプ

などが点灯していないか確認します。

---

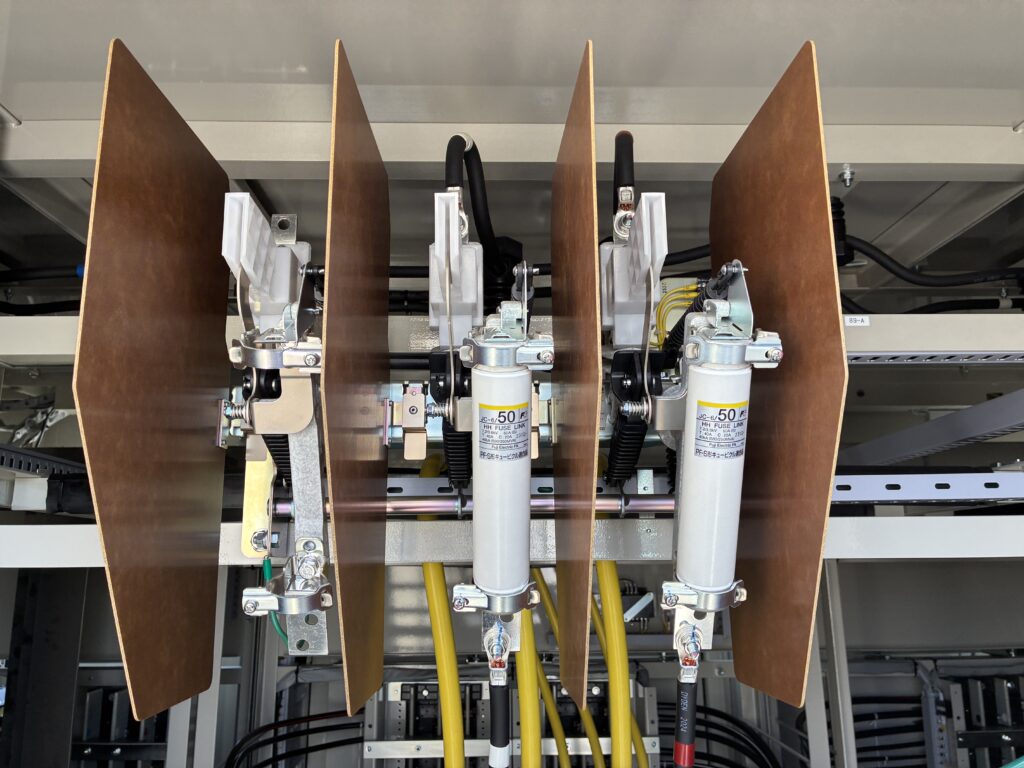

⑤ LBS（高圧気中負荷開閉器）の確認

LBSは受電設備の重要な開閉器です。

・操作機構
・接点部
・異常発熱

などを確認します。

---

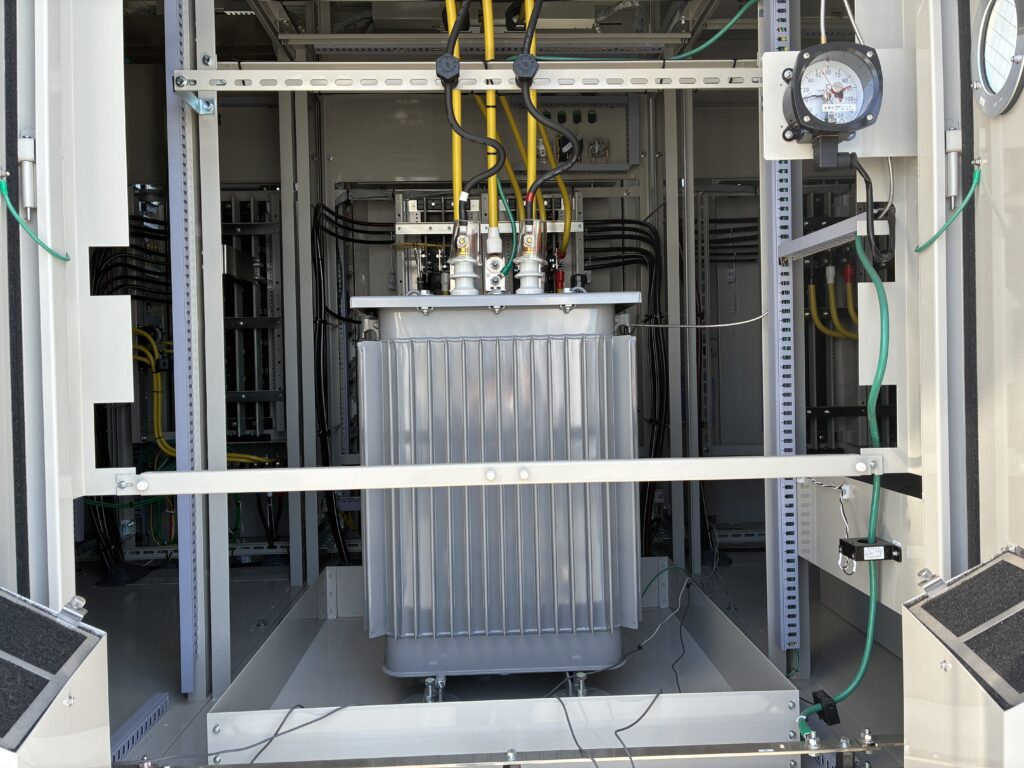

⑥ 変圧器の確認

変圧器は電気設備の中心となる機器です。

・異音
・異臭
・油漏れ
・温度

などを確認します。

---

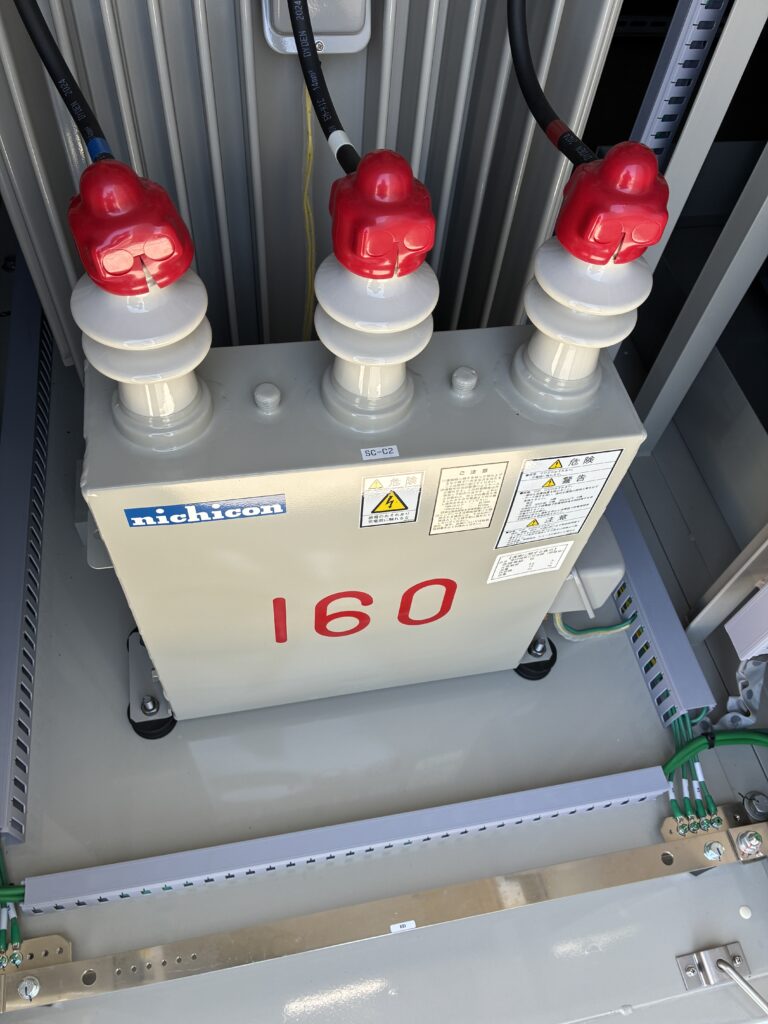

⑦ コンデンサの確認

力率改善用コンデンサの状態を確認します。

・膨れ
・油漏れ
・異常発熱

がないかを確認します。

---

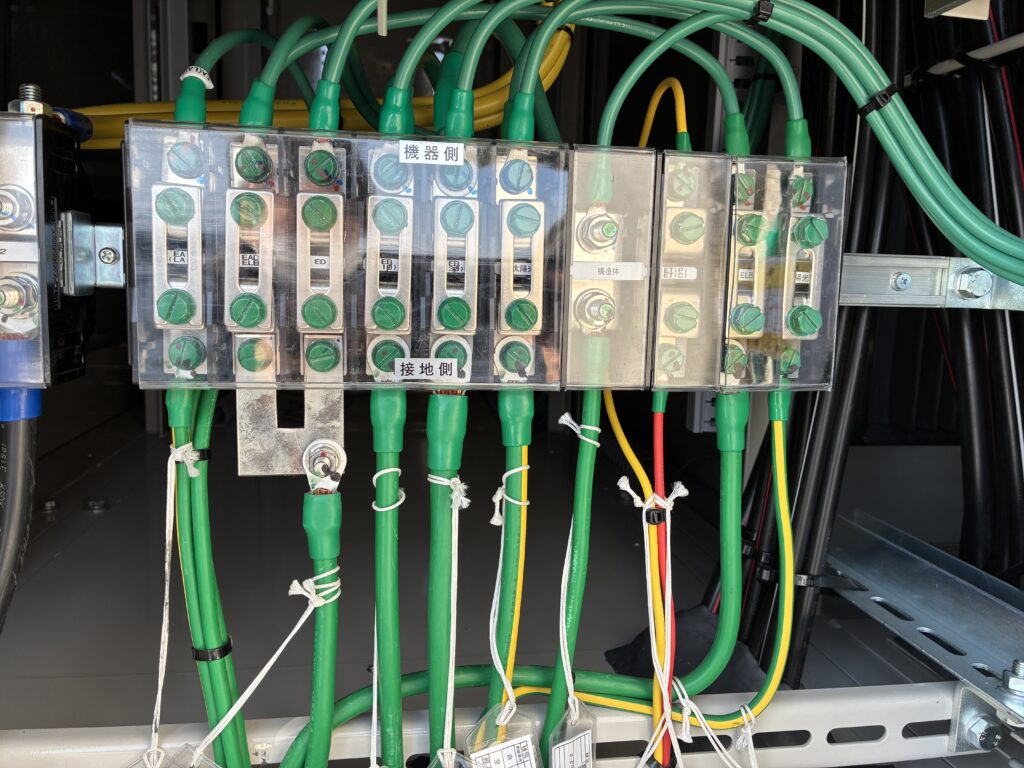

⑧ 接地線の確認

接地線の緩みや腐食がないか確認します。

接地は感電防止や事故防止に重要な設備です。

---

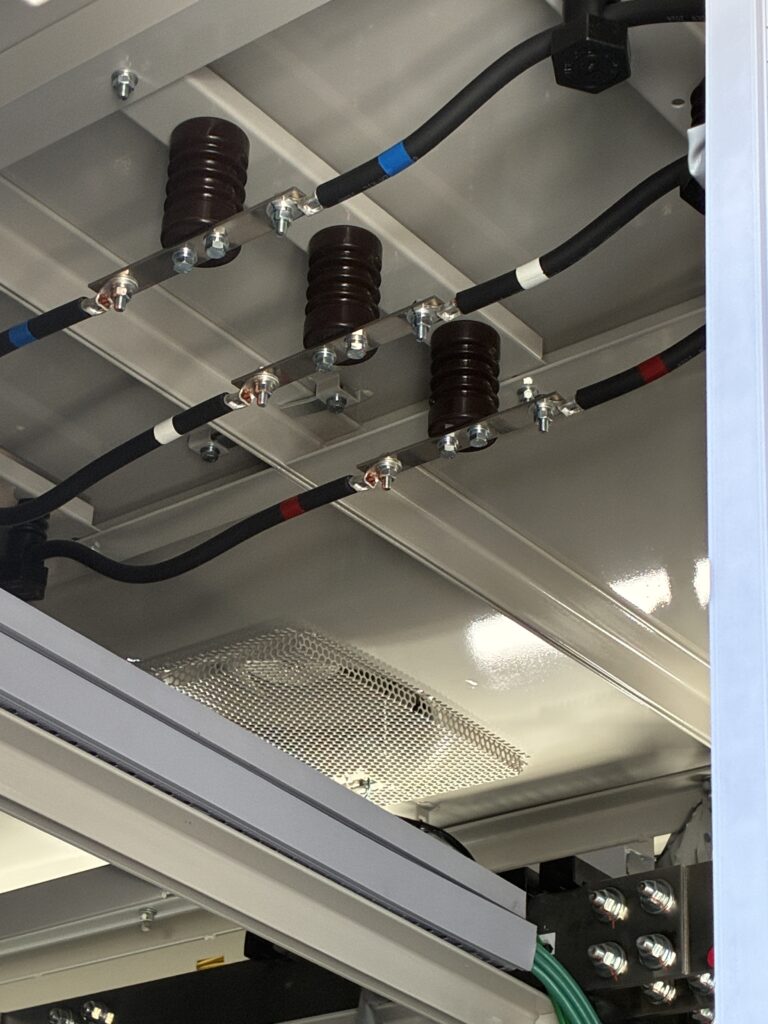

⑨ がいしの確認

がいしに

・汚れ
・ヒビ
・破損

がないかを確認します。

---

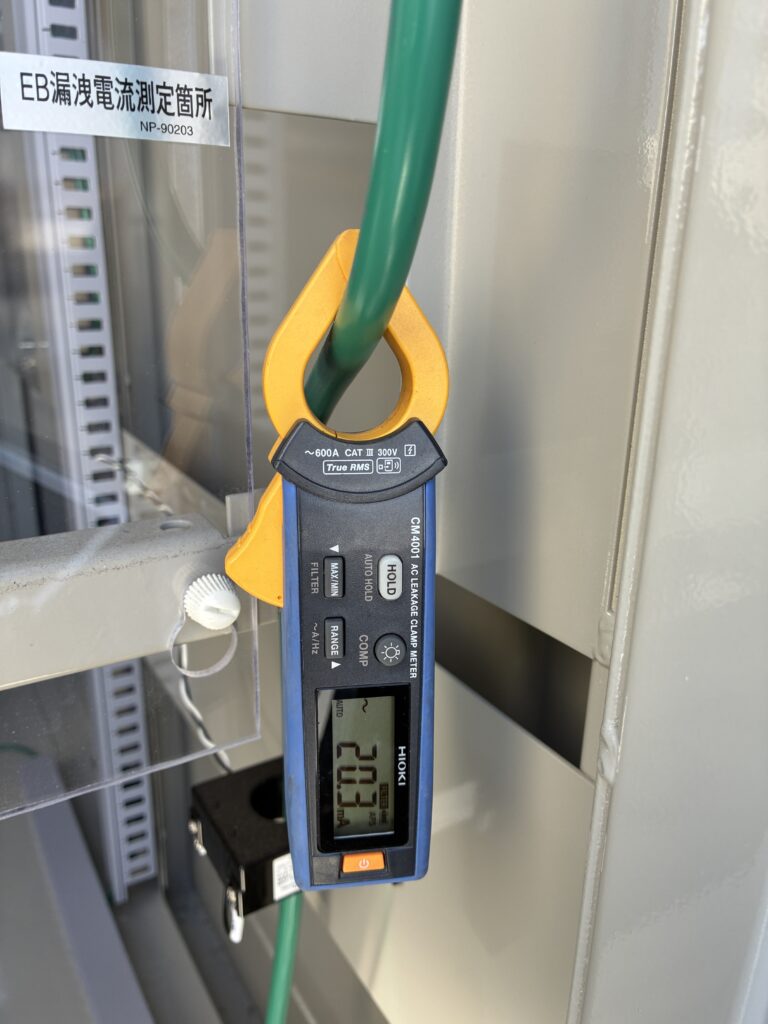

⑩ 漏れ電流測定

月次点検では漏れ電流測定も実施します。

漏れ電流が増えている場合

・絶縁劣化
・設備トラブル

の可能性があります。

---

まとめ

キュービクルの月次点検では、小さな異常を見逃さないことが重要です。

日常的に設備の状態を確認することで、重大な事故を防ぐことができます。
