サブ変電所へ送る高圧ケーブルのシールドアースは、
特別な理由がない限りZCTを通してから接地に落とします。
理由は、
送りケーブルまで地絡検出範囲を広げるためです。
高圧設備では、どこで地絡事故が発生しても検出できるように
保護範囲を意識した施工や点検が重要になります。

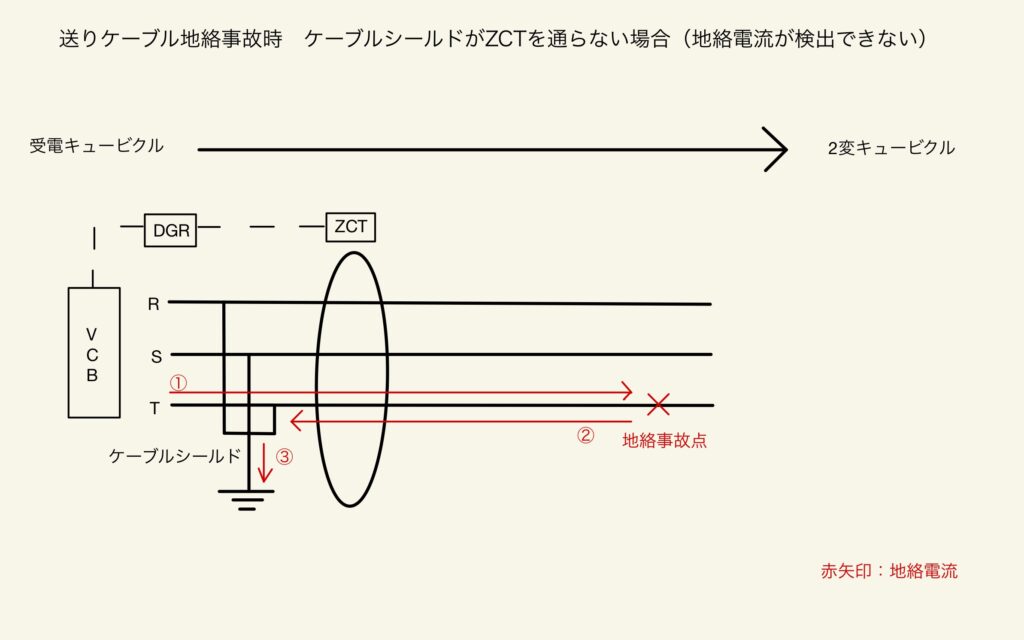

ZCTにシールドを通さない場合
サブ変電所へ送るケーブルで地絡事故が発生した場合、
地絡電流はケーブルのシールドを通って接地へ流れます。
しかし、シールドをZCTに通していない場合、
地絡電流が打ち消し合ってしまい、ZCTでは検出できない場合があります。
図で説明します。
この場合、
送りケーブルで地絡事故が起きてもDGRが動作しない可能性があります。
つまり、
事故が発生しているのに保護装置が動作しないという危険な状態になります。

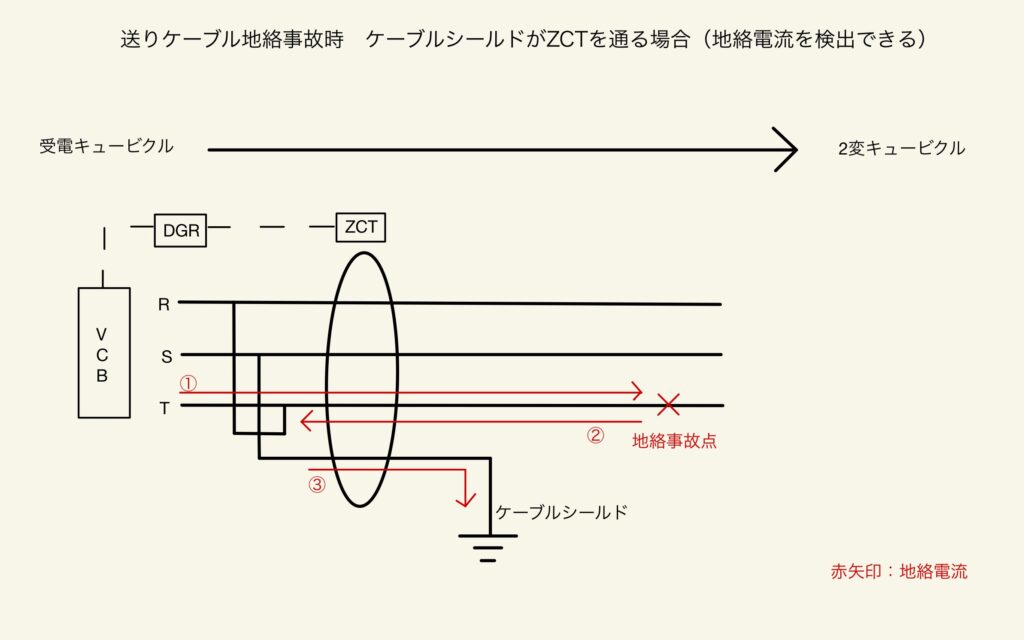

ZCTにシールドを通す場合

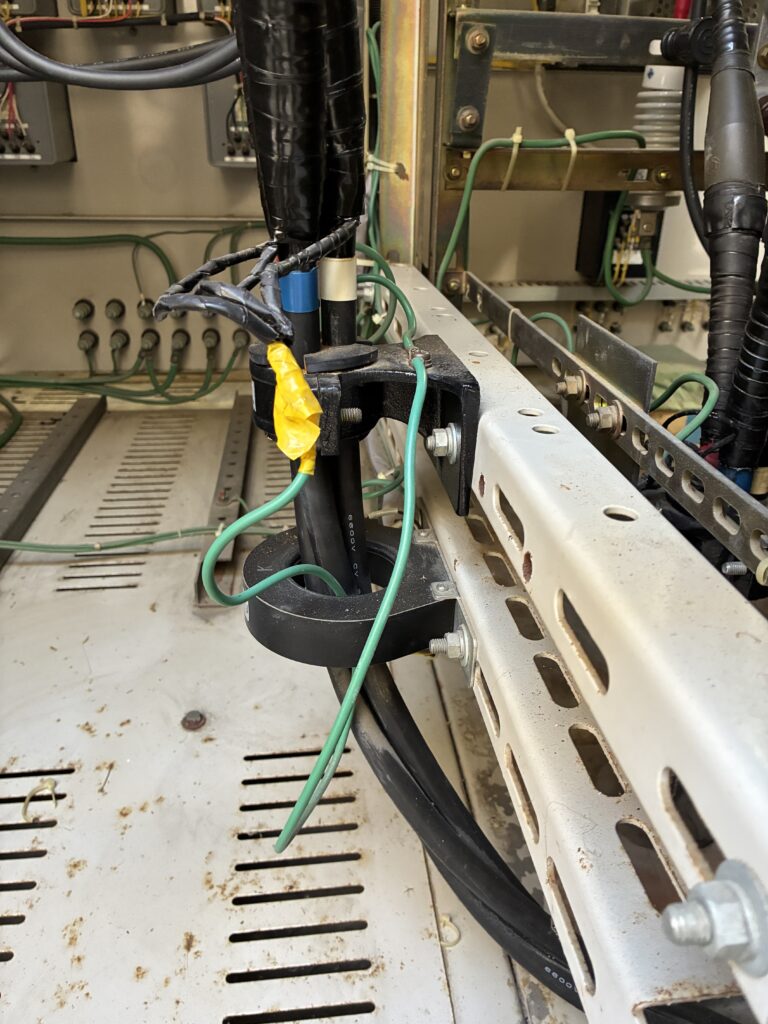

次に、ケーブルのシールドをZCTに通した場合です。
一度打ち消された地絡電流でも、
シールドをZCTに通すことで不平衡電流として検出することができます。
その結果、
送りケーブルで地絡事故が発生した場合でも
DGRが正しく動作するようになります。

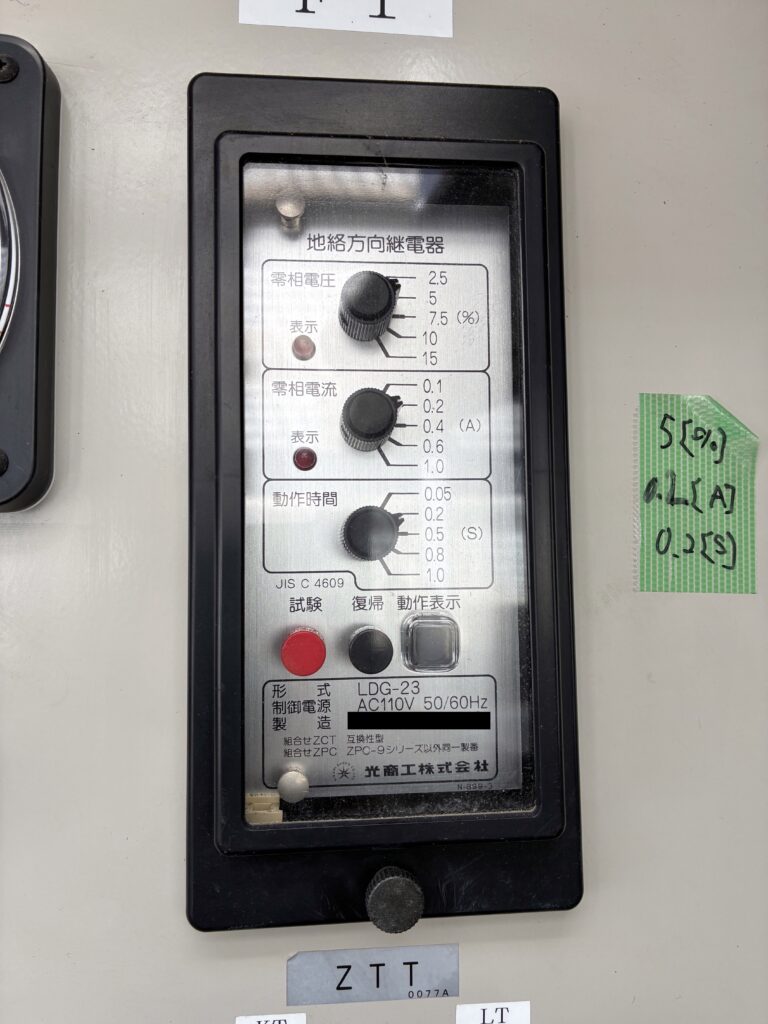

DGRが動作したときの遮断動作
地絡事故を検出した場合、
DGRの信号によって上位の遮断器が動作します。
上位の変電設備に
・DGR
・VCB（もしくはLBS)
が設置されている場合、
地絡事故を検出してVCB（もしくはLBS)が動作し事故点を除外できます。

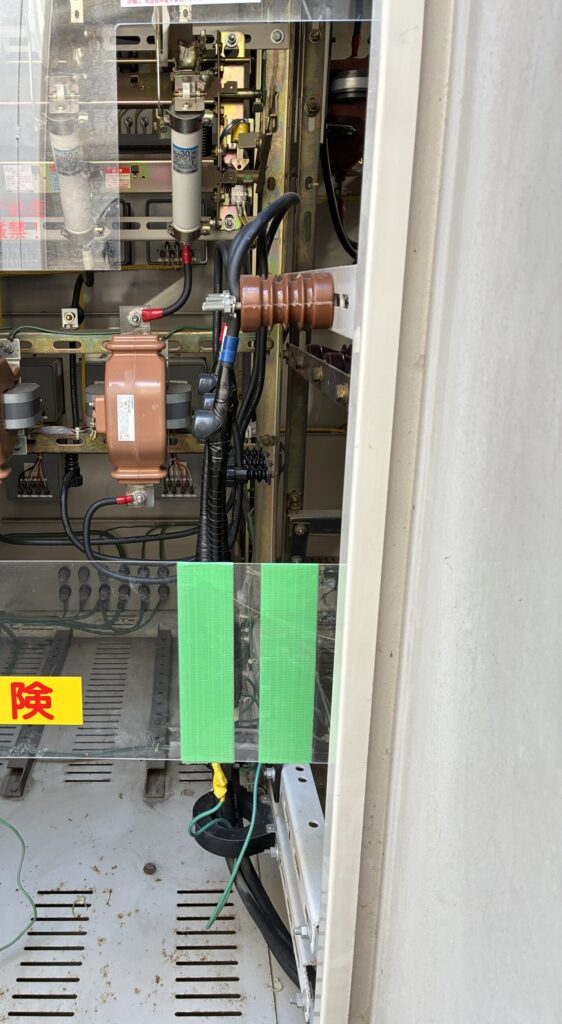

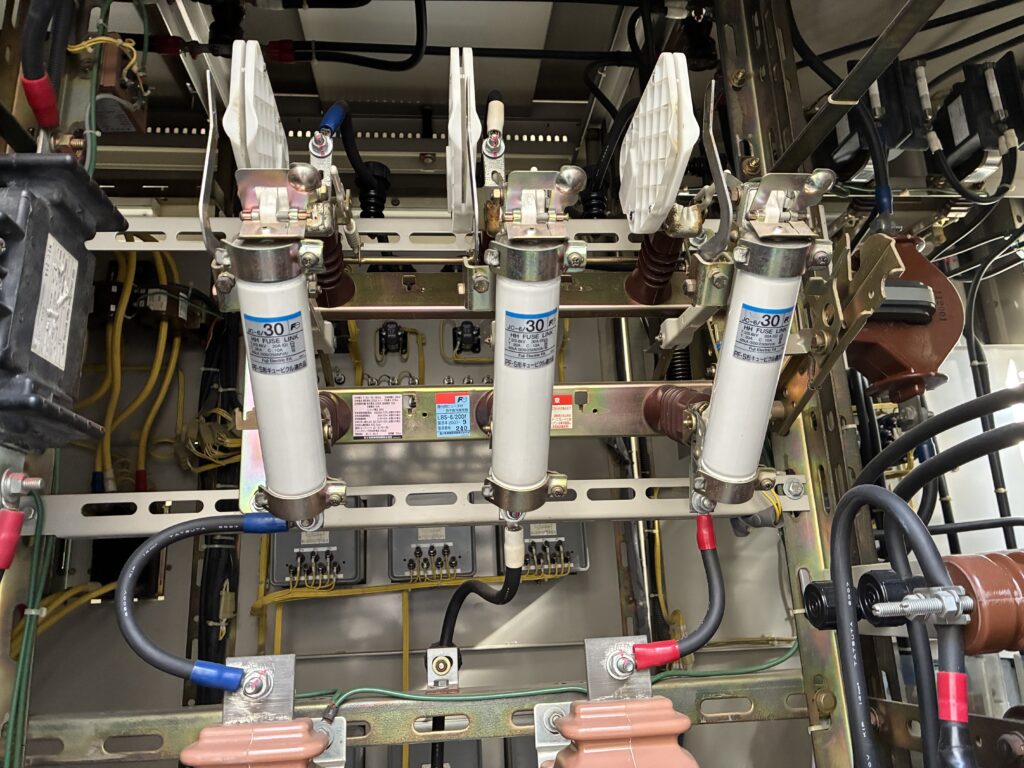

写真の現場はVCBではなく、LBSです。
保護範囲を意識した設備構成が重要
高圧設備では、
「どこで事故が起きた時にどの遮断器が動作するのか」を
常に意識することが重要です。
今回のような
- ケーブルシールドの処理
- ZCTの位置
- DGRの保護範囲
は、設備の安全性に大きく関わるポイントになります。
