【平塚市】月次点検中に動力電圧メーターの異常表示を発見｜原因と対応事例

月次点検を実施している際に、動力の電圧メーターの表示に違和感があることに気づきました。

表示は以下のようになっていました。

• R-S相：200V
• S-T相：100V
• T-R相：100V

通常であれば三相200V設備では、各相とも約200Vになるはずです。
そのため、メーターの表示に異常がある可能性を考えました。

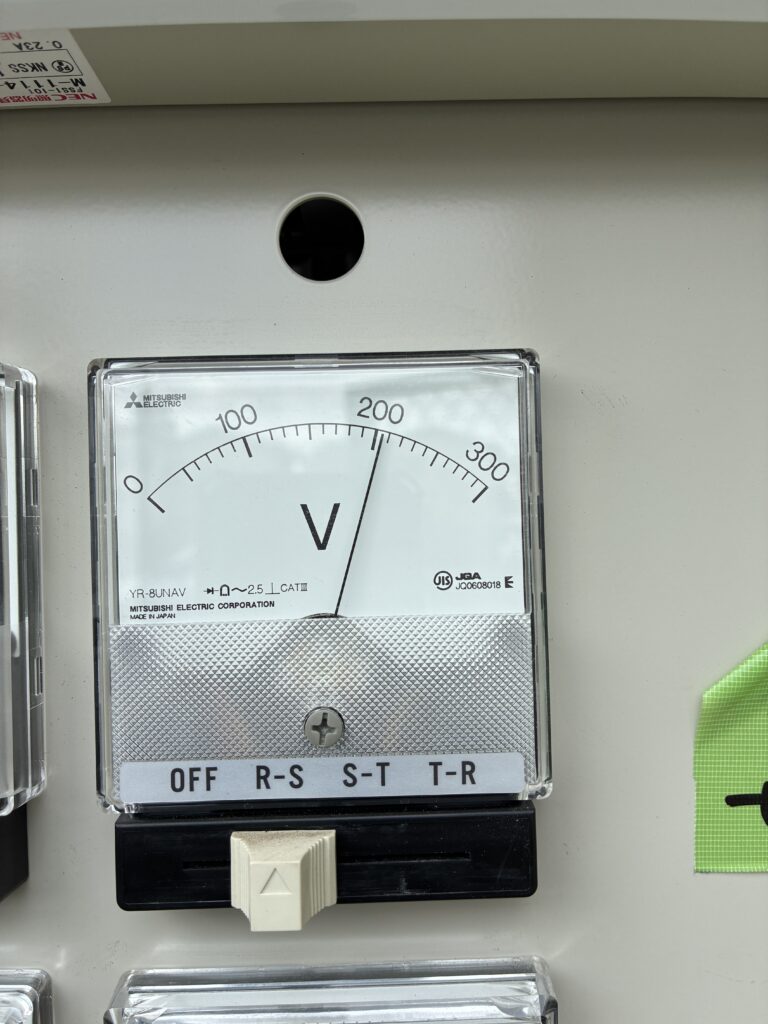

【写真①：R-S相 200V の表示】

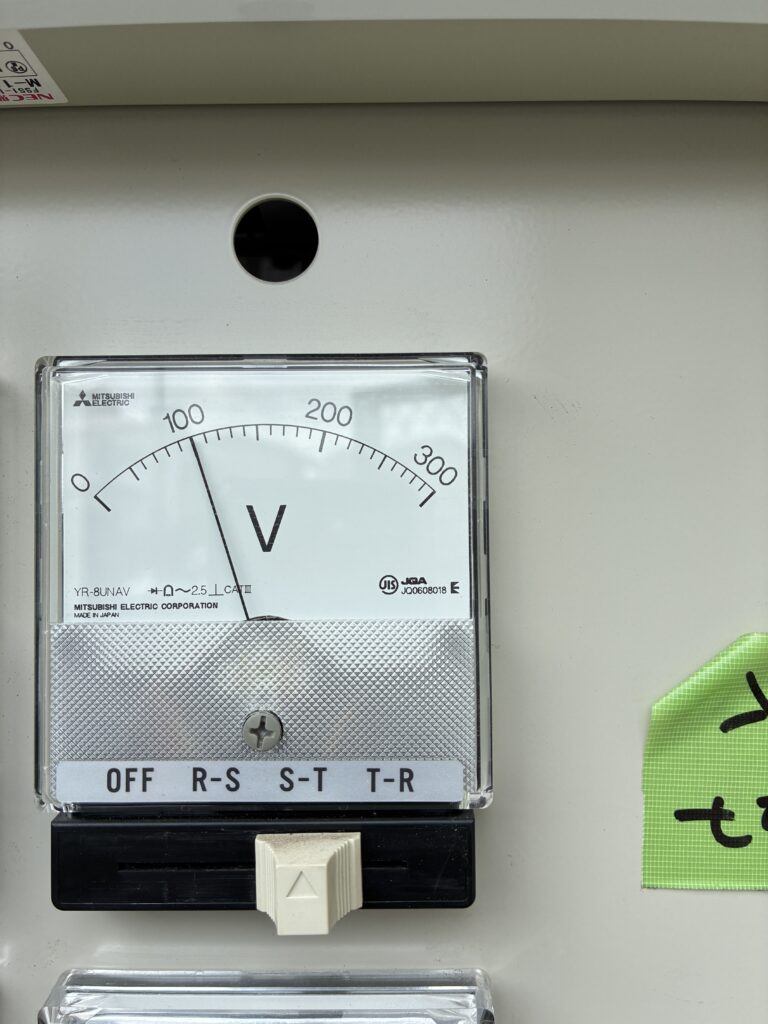

【写真②：S-T相 100V の表示】

【写真③：T-R相 100V の表示】

念のため、ブレーカー二次側でテスターを使用して電圧を測定しました。
その結果、各相とも正常な電圧が出ていることを確認できました。

この時点で
「電圧メーターの故障の可能性があるのではないか」
と考えました。

電圧メーターの裏面を確認すると、
メーターに接続されている配線が1本外れていることに気づきました。

これが原因で、正常な電圧が表示されていなかったと考えられます。

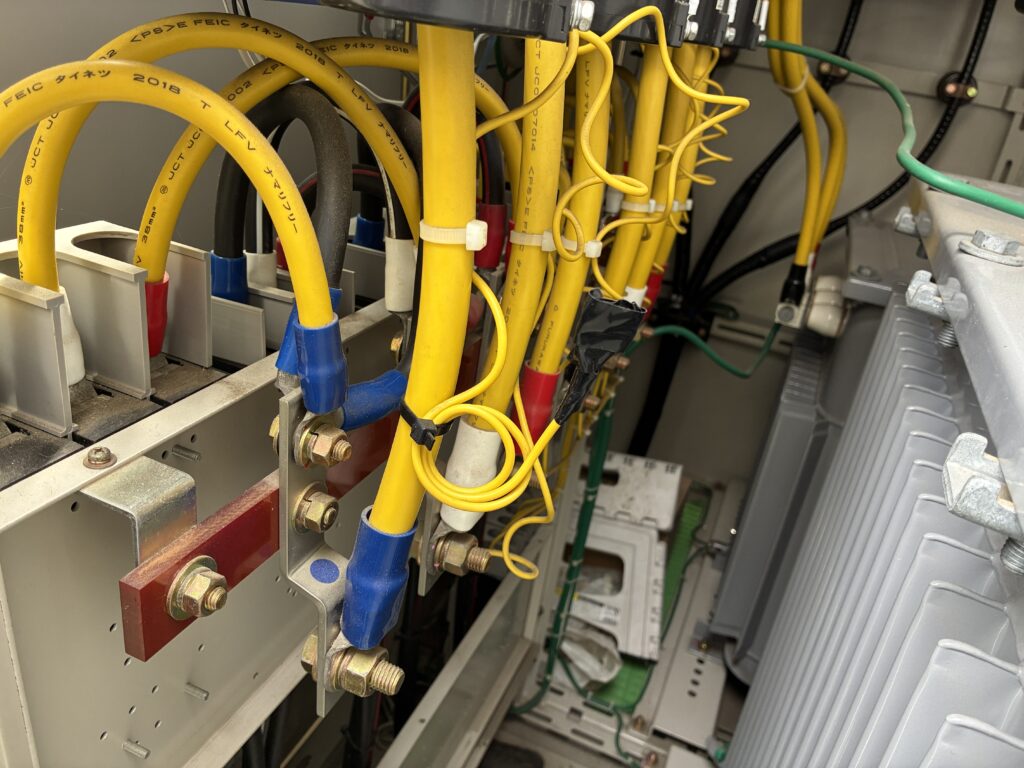

【写真④：メーター裏面の外れている配線】

修理には停電作業が必要になるため、
次回の年次点検時に復旧予定としています。

今回の設備は竣工時の施工が別業者によるものですが、
このような配線の外れは点検時に発見できることもあります。

自分の作業でも同様のミスが起きないように、
改めて 施工後の確認の重要性を感じました。

日常の点検の中でも、小さな違和感を見逃さないことが
設備トラブルの予防につながると考えています。
